•產品描述:U4315/6是高壓，高速功率MOSFET和IGBT驅動器，具有三個獨立的高側和低側參考輸出通道，用于3相應用。專有的HVIC技術使堅固的整體結構成為可能。邏輯輸入兼容CMOS或LSTTL輸出，低至3.3V邏輯。終止所有六個輸出的電流跳閘函數可以從外部電流檢測電阻導出。可以使用enable函數同時終止所有六個輸出。漏開故障信號表示發生過流或欠壓停機。通過連接到RCIN輸入的RC網絡在外部編程延遲后，過流故障條件自動清除。輸出驅動器具有高脈沖電流緩沖級，設計用于最小的驅動器交叉導通。傳播延遲匹配，以簡化在高頻應用中的使用。浮動通道可用于驅動N通道功率mosfet或igbt的高側配置，其工作電壓高達600 V。
•主要特點:浮動通道設計用于自啟動操作，完全工作到+ 600v，可承受負瞬態電壓，柵極驅動供電范圍從10v到20v，所有通道欠壓鎖定，過流關斷關閉所有六個驅動器，獨立的3個半橋驅動器，所有通道匹配的傳播延遲，交叉?zhèn)鲗?dǎo)防止邏輯，低側輸出與輸入失相。3.3 V邏輯兼容，低電壓柵極驅動，抗噪性更好，外部可編程延遲，故障自動清除，所有部件均無鉛
•典型應用:三相電機驅動;直流-交流逆變器

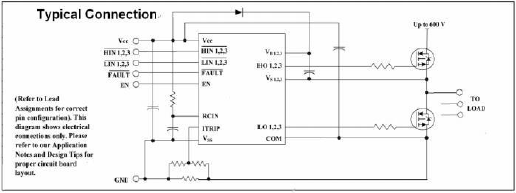

•典型應用電路:
