•產品描述:U3220是一款高性能低成本 PWM 控制功率 器，適用于離線式小功率升壓、降壓和升降壓應 用場合，外圍電路簡單、器件個數少。同時產品 啟動模塊內置高耐壓 MOSFET可提高系統浪涌耐 能力 。 與傳統的 PWM 功率開關不同，U3220內部 無固定時鐘驅動 MOSFET，系統開關頻率隨負載 變化可實現自動調節。同時芯片采用了多模式 PWM 控制技術， 有效簡化了外圍電路設計，提 升線性調整率和負載調整率并消除系統工作中的 可聞噪音。此外，芯片內部峰值電流檢測閾值可 跟隨實際負載情況自動調節，可以有效降低空載 情況下的待機功耗。 U3220集成有完備的帶自恢復功能的保護功 能：VDD欠壓保護、逐周期電流限制、輸出過壓 保護、過熱保護、過載保護和 VDD 過壓保護等。
•主要特點:VIN: 12~100V(OUT:ADJ) ;集成7A 100V (10A 100V) MOS ; 集成 180V 高壓啟動電路 ;多模式控制、無異音工作;支持升壓、降壓和升降壓拓撲 （FB 腳懸空） ;待機功耗低于 50mW ;良好的線性調整率和負載調整率 ;集成軟啟動電路 ;內部保護功能： 過載保護 (OLP) ;逐周期電流限制 (OCP) ;輸出過壓保護 (OVP) ;VDD
•典型應用:電信 90V 電源系統;以太網 POE;工業控制;逆變器系統

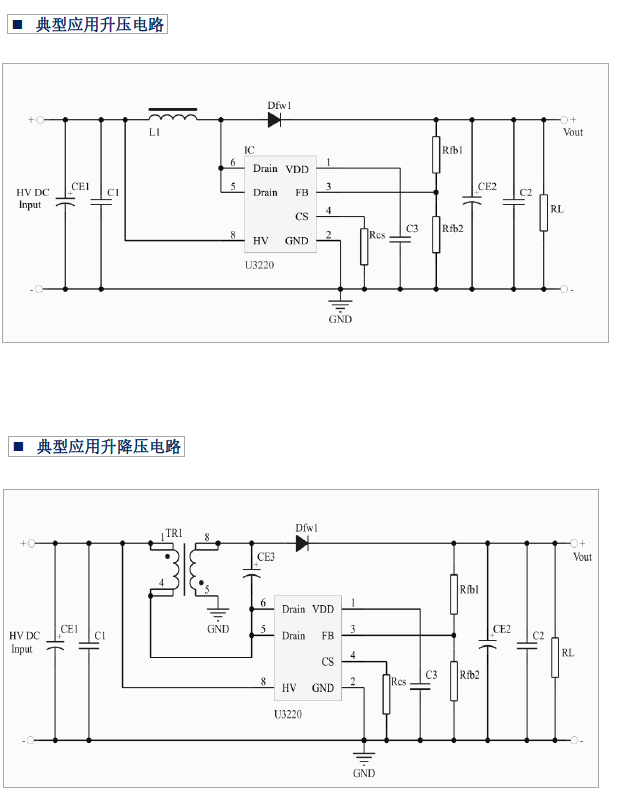

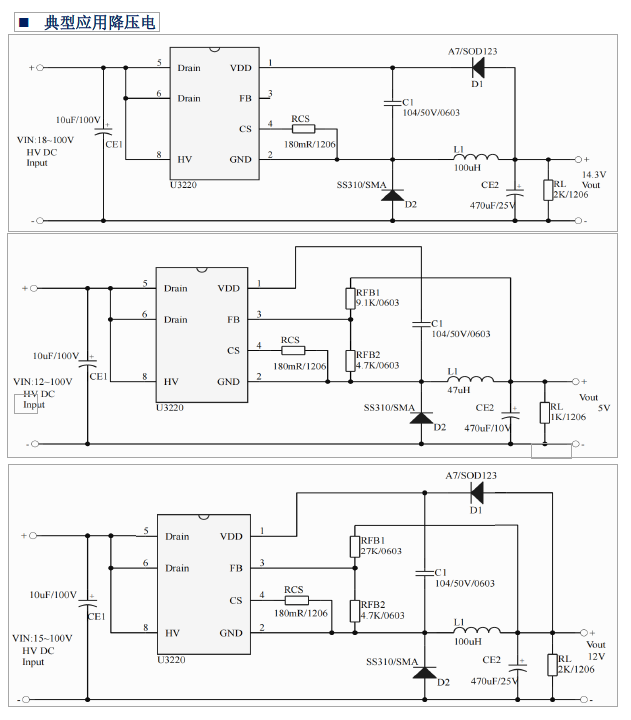

•典型應用電路
